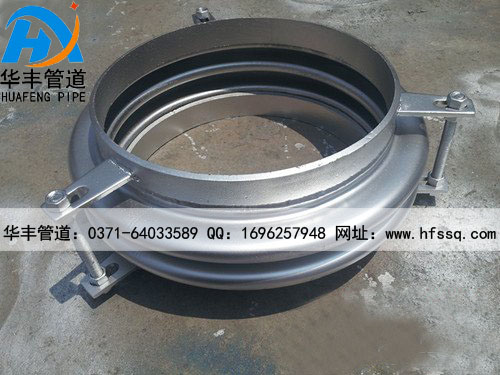

接管式雙波補償器
金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用于航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建筑等各領域。金屬軟管的*新國家規范為《波紋金屬軟管通用技術條件》（GB/T14525-2010），于2011年10月1日起實施。
波紋金屬軟管（簡稱波紋管）是現代工業管路中一種高品質的柔性管道。它主要由波紋管、網套和接頭組成。它的內管是具有螺旋形或環形波形的薄壁不銹鋼波紋管，波紋管外層的網套，是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。
接管式雙波補償器

波紋管在美洲習慣稱作波形管（Corrugated Tube）或波紋囊（Corrugated Box），在歐洲一般稱作金屬囊（德Metallbulgen，英Metal Bellows）。這種命名來源于老式的手工操作的鼓風氣囊，在我國俗稱它為“皮老虎”。
波紋金屬軟管從結構上來看，金屬波紋管的培料有帶材和管材兩鐘，它們都可以成型出環形波紋管和螺旋形波紋管。只是因為帶材成型的波紋管總是有一定長度的釬焊或熔焊的搭扣和接頭，這些地方常常積聚有工作介質的殘渣，并沉淀有清洗試驗和工作介質中的機械雜質污染內腔。因此，它的使用可信賴度要相對差一些。環形波紋管是若干圓環膜片外緣與若干凹面向心的半圓環相切接，內緣與若干凹面背心的半圓環相切接的特殊幾何形狀的管子。它的坯料以管材為主，這類波紋管具有撓性大、彈性好、制造簡單、剛性小等特點。適宜用來制作承受一般工作壓力，對撓性要求較高的大、中通徑的金屬軟管。螺旋形波紋管是一定長度的繞簧狀的膜片外緣與繞簧狀的凹面向心的半圓環相切接，內緣與繞簧狀的凹面背心的半圓環相切接的特殊幾何形狀的管子。這類波紋管具有強度高、剛性大、制造簡單等特點，適宜用來制作對撓性要求一般，強度要求較高的高、中壓力，中、小通徑的金屬軟管。
波紋金屬軟管大體上由波紋管、網套及接頭三大部分構成。波紋管是金屬軟管的本體，起著撓性的作用；網套起著加強、屏蔽的作用；接頭起著連接的作用。對不同的使用要求，它們之間相互連接的方式各不相同：波紋管、網套與接頭三部分以焊接的形式連接，叫做焊接式；以機械夾固的形式連接，叫做機械夾固式；除此，還有把上述兩種方法聯用的，叫做混合式。
網套：網套是由相互交叉的若干股金屬絲或若干綻金屬帶按一定順序編織而成的，以規定的角度套裝在金屬波紋管的外表面，起著加強和屏蔽的作用。網套不僅分擔金屬軟管在軸向、徑向上靜負荷，還在流體沿著管道流動產生脈動作用的條件下能夠保證金屬軟管安全可靠地工作，同時，還能保證軟管波紋部分不直接地受到相對摩擦、撞擊等方面的機械損傷。編織了網套的波紋管，其強度可以提高十幾倍至幾十倍。*高屏蔽能力可以達到99.95%。網套的材料一般與波紋管材料相同，也有以兩種材料聯用的。普通金屬軟管僅用一層網套；特殊使用場合，也有編織兩層、三層的。根據波紋管通徑大小及使用要求的不同，它常以直徑為0.3~0.8毫米的線材或厚度為0.2~0.5毫米的帶材來制作。線材每股4~15根，帶材每錠一條。生產的鋼絲網套多為 24股、36股、48股、64股的，特大通徑的波紋管，還有96股、120股和144股的。網套主要編織參數除了（線材）股數、絲徑，（帶材）錠數、厚度以外，還有覆蓋面積、編織距、編織角度等。它們都是決定金屬軟管性能的重要依據。
接頭：接頭的作用首先是將網套與波紋管聯接為一體，同時，接頭又是金屬軟管與金屬軟管或其它管件、設備相聯接的部件。它保證介質在管路系統中正常地工作。接頭的材料通常與波紋管、網套的材料相同，多以不銹鋼為主。為降低生產成本，一些通徑較大的金屬軟管在輸送腐蝕性不強或無腐蝕性的介質時，接頭可用碳鋼制作；對于腐蝕性介質工作情況下的金屬軟管的接頭，若設計上采取相應措施，避免與介質的接觸，也可以采用碳鋼來制作。接頭的結構形式大體上分為螺旋式、法蘭盤式和快速式三大類：
1、螺紋式: 通徑為50毫米以下的金屬軟管的接頭，在承受較高工作壓力的情況下，多以螺紋式為主，當擰緊螺紋以后，兩個接頭上的內、外錐度面緊密配合，實現密封。錐角一般為60度，也有用74度的。該結構密封性好，但安裝時必須保證兩個對接件的同心度。為了解決實際工程中經常見到的反復拆、裝和不易同心等問題，也可以將接頭設計成錐面與球頭的配合。
2、法蘭盤式:通徑為25毫米以上的金屬軟管的接頭，在承受一般工作壓力的情況下，以法蘭盤式為主，它以榫槽配合的形式進行密封。可沿徑向轉動，也可沿軸向滑動的活套法蘭盤在緊固螺栓拉力的作用下連接兩體。該結構密封性能良好，但加工難度大，密封面容易碰傷。在需要快卸的特殊場合，可以將固緊螺栓通過的孔劃開，制成快卸式法蘭盤。（本文章來自百度百科百度文庫等摘要）
