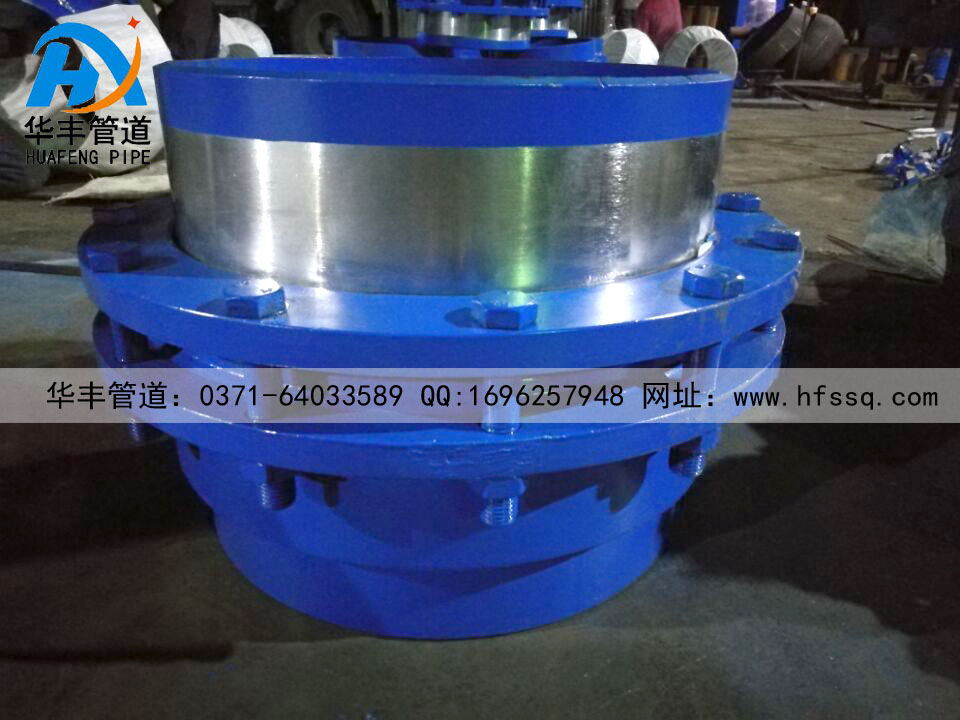

淺談旋轉型補償器的應用及特點    熱力管道在室內及室外敷設時通常會涉及到熱補償的問題，就我院目前設計的工業項目中，比較常見并應用到工程實際中的補償方式有自然補償(L型、Z型及空間立體自然補償)，П（方）形補償器及波紋補償器等方式；無推力旋轉型補償器作為熱力管道補償方面的一種新型補償器很少應用到工程實例中去。   *近在江蘇中煙公司徐州卷煙廠“十一五”技術改造項目的熱力管道設計中，嘗試了這一技術的應用。下面就把旋轉型補償器的工作原理及選型要點、使用時需注意的事項、與其他傳統補償器的經濟比較及在工程中的具體應用介紹給大家，并希望各位*和同事們給予意見和指導。  1.旋轉型補償器的工作原理及選型要點  旋轉補償器通過成雙旋轉筒和L力臂形成力偶，使大小相等、方向相反的一對力，由力臂回繞著z軸中心旋轉，以吸收力偶兩邊熱管邊產生的熱脹量。  П型組合旋轉式補償器。

    當補償器安裝于2個固定支架中間時，熱管運行時的兩端有相同的熱脹量和相同的熱脹推力，將力偶回繞著O中心旋轉了θ角，以吸收兩端方向相對、大小相同的熱脹量△。△=L·sin(θ/2)，2個固定支架之間的總的補償量為2△。  當補償器不被安裝在2個固定支架中心，而偏向熱管較短的一端，在運行時的力偶臂L的中心O偏向較短的一端回繞來吸收兩端方向相對、大小不等的膨脹量△1，△2。  長臂熱管道的熱脹量△l=2L1sin(θ/2)，短臂熱管道的熱脹量△2=2(L-L1)sin(θ/2)，則2個固定支架之間的總的補償量為△1+△2。  此類補償器的布置和球形補償器類似，當吸收熱膨脹量時，在力偶臂旋轉至θ/2時出現熱管道發生*大的擺動Y值。  該補償器適應性較廣，對平行路徑、轉角路徑和直線路徑及地埋過渡至架空均可布置。 2.使用時需注意的事項  (1)在長距離安裝時，需注意滑動及導向支架的管托長度，越遠離固定支架管道熱位移就越大，要選擇足夠長的管托，以防止管道脫架。另外，管托需沿管道熱膨脹相反的方向提前進行預偏裝，一般預偏量是管道設計熱位移的一半。  (2)為了減少固定支架的摩擦推力，有條件的話盡量選用滾動支架。為了保證整個管網的安全性，需在一定管段內安裝導向支架。  (3)由于旋轉補償器在擺動過程中有一定的側向位移，故離補償器*近的幾個支架不應設限制側向位移較小的導向支架。       (4)雖然吸收熱脹值隨著轉角θ或力偶臂L的加大而增加，但為了限止y擺動過大，*好L選為2～3m為宜。  (5)盡管旋轉補償器補償量非常大，為安全起見，布置時盡量不要過長，設計溫度不超過
