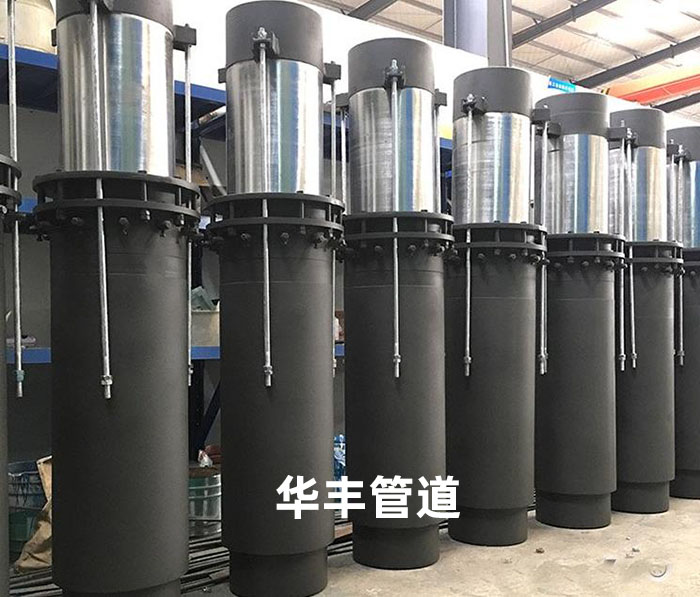

套管式補償器補償量范圍：套管式補償器的重要參數之一是自身伸縮時的補償量和摩擦力，對該力的計算方法，有關教材、手冊中相互借用，幾十年沒有改變，計算出的摩擦力有的遠比實際值大，使管道支座加大，有的卻遠小于實際值，甚至運行時把固定支架推動了，補償器還未能伸縮。可見正確求出摩擦力已成為提高此類產品質量和設計者選用時關心的問題。“補償量”是套管式補償器的設計、結構、成本核算中不行缺少的參數，客戶在征詢時，供應詳細的補償量參數是很有必要的，由于只要了解了詳細的補償量才能夠從而算出補償器的長度。

         在現在使用套管式補償器時應根據實際的使用情況計算出整條管道所需要的總補償量，除以所需補償器的數量，得到的就是單臺補償器的補償量值。管道的熱伸長是通過甲管在套筒中移動實現補償的，介質流動不是直接由甲管流入乙管，而是經過旁通管實現的。這樣在一個膨脹節中就有了一對甲乙封頭，介質壓力產生的水平推力F1、F2在波紋補償器中實現了平衡。這一結構還可以看成是方向補償器的型式，管道伸縮是采用套筒式的結構。

      套管式補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

      套管式補償器的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點簡單直觀的判斷套管式補償器補償量大小的方法，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進層或兩層密封環，壓緊壓圈，繼續使用。從而延長產品發生泄漏時間（泄漏時間延后3-5年）。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可，不需要停氣，運行無次數，不易產生泄漏，從而大大提高供氣單位和用氣單位的社會經濟效益。
